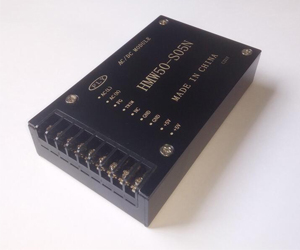

便攜式HMW50-150AC-DC電源產品特點

▶高可靠性 高效率 高功率密度 50 -150W

▶高隔離耐壓1500 V交流

▶低輻射幹擾 低紋波噪聲

▶環保設計， 符合 Ro HS 指令

▶工作溫度：- 40℃～+ 70℃

▶滿足 IEC 60950、EN 60950、UL 60950 安規認證標準

▶具有輸出短路、過壓、過

應用範圍

▶該係列電源是專門針對線路板上分布式電源係統中供電,輸入與輸出隔離的場合設計。

▶在電力、新能源、通信、工業控製等奇异果体育app官网下载廣泛應用。

產品特性曲線

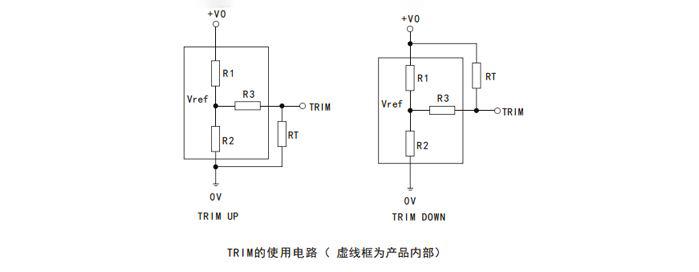

TRIM的使用以及TRIM電阻的計算

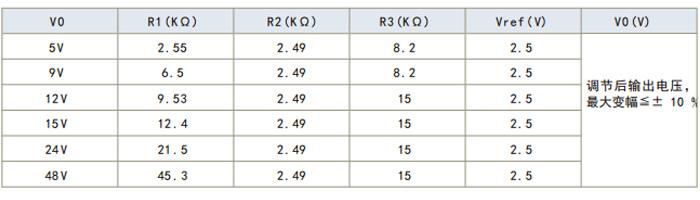

TRIM電阻的計算公式

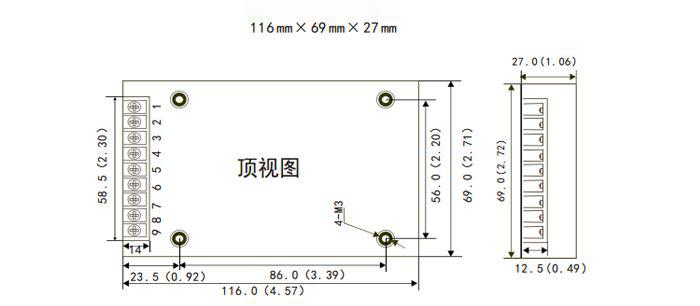

尺寸圖及管腳定義說明

注: 單位: mm( inch)

未注公差: X. X±0 .5mm( X. XX±0 .02 inch)

                X. XX±0 .25 mm( X.

注意事項

1、管腳定義含義請詳見《產品定義說明》,如有不明可谘詢我司技術支持；

2、包裝信息請參見《產品出貨包裝信息》；

3、最大容性負載均在輸入電壓範圍、滿負載條件下測試,具體可參見《容性負載使用說明》；

4、電源模塊通電一段時間後會產生熱量， 請不要用手或身體接觸它， 否則可能引起燙傷；

5、通電前請核查接線是否正確,否則將引起電源損壞；

6、本文數據除特殊說明外，都是在 Ta= 25℃，濕度<75 ，輸入標稱電壓和輸出額定負載時測得；

7、測試輸入與輸出之間的絕緣耐壓時， 請把輸入和輸出端的所有管腳分別短路後測試；

8、產品殼溫超過規定值時， 需考慮合理散熱；

9、為了防止電源模塊輸出引腳氧化， 影響焊接， 在存儲時請放在幹燥的庫房內；

10、我公司可根據客戶需求,提供定製電源,詳細可聯係我司銷售部。
